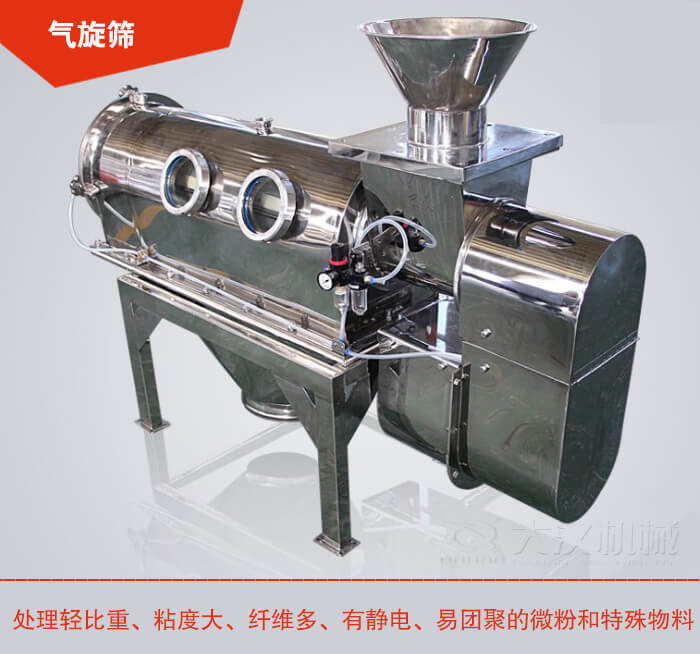

氣旋篩概述

WQS氣旋篩由于形狀為橫臥狀所以也叫臥式氣流篩或臥式氣流篩粉機,氣旋篩從材質上分不銹鋼氣旋篩和普通型氣旋篩，不銹鋼氣旋篩是與物料接觸部分是304不銹鋼材質，支架是碳鋼材質，普通型的通體為普碳鋼材質，氣旋篩型號有：WQS18-65,WQS30-100，WQS50130，氣旋篩特別適合篩分處理輕比重、粘度大、纖維多、有靜電、易團聚的超細微粉和特殊物料。

氣旋篩利用氣流在設備內部產生離心力，將物料按照大小分離的原理進行篩分。在氣旋篩中，物料通過進料口進入設備，在旋轉的氣流作用下，較輕的物料會被氣流帶走，而較重的物料會沿著設備壁面向下運動，最終分離出不同粒徑的物料。氣旋篩具有結構簡單、操作方便、篩分效率高的特點，廣泛應用于化工、食品、醫藥、礦業等領域。通過調整氣流速度和篩網孔徑，可以實現不同粒徑物料的精細篩分。

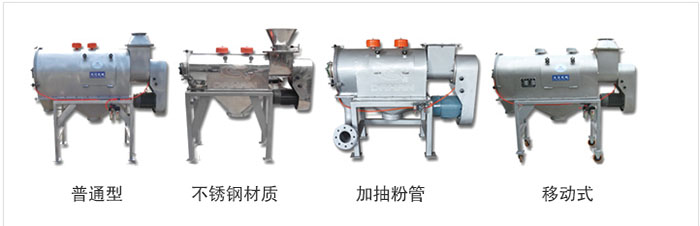

產品分類

氣旋篩是一種常用的顆粒物料篩分設備，根據不同的特點和功能需求，可以分為普通型、不銹鋼材質、加抽粉管和移動式四種類型：

普通型氣旋篩：普通型氣旋篩通常采用普通碳鋼材質制造，適用于一般物料的篩分需求。這種類型的氣旋篩結構簡單，價格相對較低，適用于一般工業場景。

不銹鋼材質氣旋篩：不銹鋼材質氣旋篩采用不銹鋼材質制造，具有耐腐蝕、易清潔等優點。適用于對衛生要求較高的行業，如食品加工、醫藥等領域。

加抽粉管氣旋篩：這種類型的氣旋篩在設計上增加了抽粉管，可以有效收集和排出細小物料，避免粉塵污染環境，保持生產場地清潔。

移動式氣旋篩：移動式氣旋篩具有便攜式設計，配備移動輪或支架，方便在生產現場靈活移動和布置。適用于需要頻繁變換工作位置或臨時篩分需求的場合。

氣旋篩工作原理圖

氣旋篩通過使用離心力分離兩種不同尺寸的顆粒，。較小的物料通過旋轉槳葉通過靜態圓柱形篩網，而過大的顆粒則沿著篩網移動到設備末端的出口，槳葉產生的離心力也非常適合破碎團塊和結塊粉末，使它們能夠通過篩網并提高產量。

氣旋篩是一種利用氣流產生離心力進行顆粒物料篩分的設備。其工作原理如下：

進料和氣流引入：物料通過進料口進入氣旋篩的篩分區域。同時，高速旋轉的氣流從氣流入口進入篩分區域，形成一個旋轉的氣流場。

離心力作用：在篩分區域內，氣流在高速旋轉的情況下產生離心力。這種離心力使得物料在氣流中產生分離，較輕的物料被氣流帶走，而較重的物料則受到離心力的作用向下運動。

分離效果：隨著物料在氣流中運動，根據顆粒的大小、密度等特性，不同物料會受到不同程度的離心力影響，從而實現顆粒的分離。較輕的物料通過氣流帶走，而較重的物料則沿著設備壁面向下運動。

收集和排出：經過篩分后，較輕的物料會被氣流帶到集塵器或排氣口進行收集或排出，而較重的物料則會通過篩網或設備底部的出料口排出。

氣旋篩特點

1、適合篩分80-560目的精細粉末，篩分穿透率可達85-95%，篩上殘?jiān)鼮?（普通振動篩難以達到）。

2、篩面面積分別為3.5平方和6平方，處理能力是振動篩的5-10倍。

3、旋轉槳葉有助于是結團的物料分散，防止堵網。

4、懸臂式設計，便于清潔和快速換網。

5、新式設計：氣體保護系統將能凈化后空氣輸至設備兩端，能有效地降低設備在運轉過程中所產溫度；對軸承形成氣體隔離層，從而杜絕粉塵的進入，有效地延長軸承使用壽命，減少保養頻率，提高工作效率。

6、在非常低的噪音水平下運行，并通過防塵組件防止灰塵泄漏，保護操作員的安全。

氣旋篩技術參數

型號	材質	功率	適用
WQS18-65	Q235A	2.2KW	500目以下篩分
	SUW304
WQS30-100	Q235A	4KW	500目以下篩分
	SUW304
WQS50-130	Q235A	5.5KW	300目以下篩分

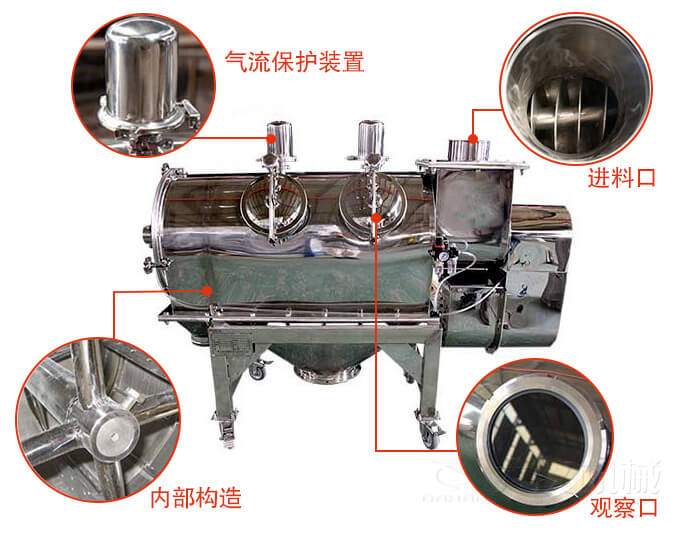

氣旋篩結構

氣旋篩是一種通過氣流將物料進行分級篩分的設備，其結構主要包括以下幾個部分：

進料口：物料通過此口進入氣旋篩的篩分區域。

旋風篩管：是氣旋篩的主體部分，類似于一個空心圓筒，內壁通常覆有篩網或類似的分級裝置。

氣流進口：位于旋風篩管的上部，通過此口將含有物料的氣流引入旋風篩管。

氣流出口：位于旋風篩管的頂部，用于排放已經分級的物料。

底部排料口：用于排放未通過篩分的物料。

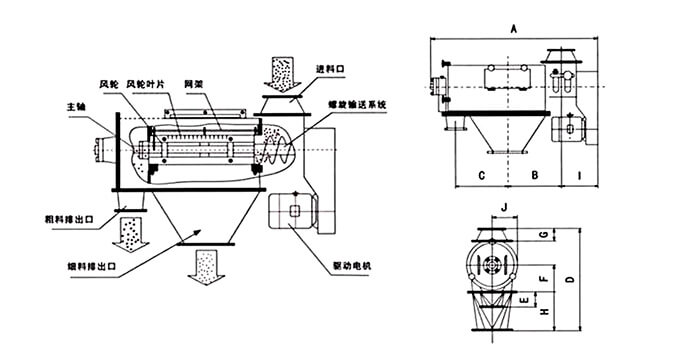

氣旋篩結構示意圖和外形尺寸

型號	A	B	C	D	E	F	G	H	I	J
WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

氣旋篩宜篩物料

各種淀粉、葡萄糖粉、木糖醇、大豆蛋白、花生蛋白、維生素C、山梨醇、靈芝粉、麥芽粉、咖啡粉、面包粉、調味品、食品添加劑、中藥粉、原料粉、醫藥中間體、玻璃微珠、珍珠巖、碳化硅、硅微粉、活性炭、環氧樹脂、聚乙烯粉、滅火劑、鋯英粉、顏料（酞青藍、酞青紅、酞青黃、黃丹、高砂陶瓷顏料等）、磁性材料、鈷粉、葉臘石微粉、硫酸鋇、錳酸鋰、硼酸鋅、粉煤灰、矽粉、釉料、粉末涂料、花粉、脫水蔬菜粉、蛋粉、奶粉、蘇打粉、香精、氧化鎂、氫氧化鎂、氧化鈣、氮化硅、氧化鋁、二硫化鉬、纖維素、納米級二氧化鈦、PVC樹脂粉、硅膠粉、瓜兒豆膠、氟化鈣等各種粉末類物料。

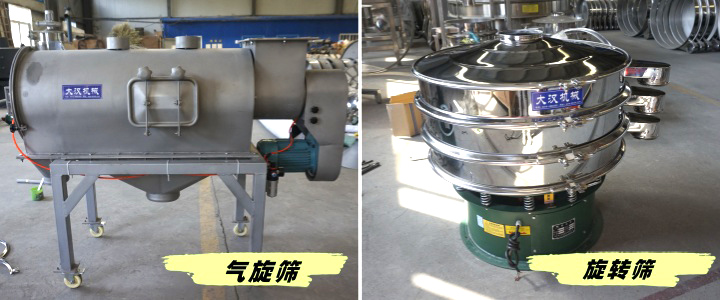

氣旋篩和旋轉篩有什么區別? 怎么選擇?

氣旋篩和旋轉篩都是常見的物料篩分設備，它們之間存在一些區別：

氣旋篩

工作原理：氣旋篩利用氣流的動力將物料進行分級篩分，通過氣流在旋風篩管內的旋轉和加速，將物料根據粒度進行分離。

結構：包括進料口、旋風篩管、氣流進口、氣流出口和底部排料口等部分。

適用領域：氣旋篩廣泛應用于化工、食品、醫藥等領域的顆粒物料處理。

旋轉篩

工作原理：旋轉篩通過篩框的旋轉運動，使物料在篩網上進行篩分，粒度較大的物料被擋在篩網上，細小顆粒通過篩網。

結構：主要包括篩框、振動電機、篩網等部件。

適用領域：旋轉篩常用于顆粒物料的篩分和分級，適用于多種領域。

如何選擇：

根據物料特性：考慮物料的粒度、濕度、粘性等特性，選擇適合的篩分設備。

產能需求：根據生產需求確定合適的篩分設備型號和規格。

工藝要求：根據生產工藝流程和所需篩分效果選擇合適的設備。

經濟成本：考慮設備價格、維護成本等因素選擇經濟實用的設備。

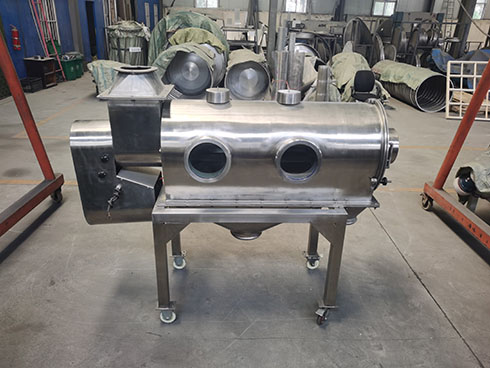

客戶案例

氣旋篩生產廠家

新鄉大漢是一家專業從事氣旋篩生產的知名廠家，擁有多年的行業經驗和技術積累。廠家以技術進步和產品質量為核心競爭力，新鄉大漢氣旋篩廠家擁有先進的生產設備和技術團隊，致力于研發和生產高效、可靠的氣旋篩設備，生產的氣旋篩廣泛應用于化工、食品、醫藥等領域的物料處理。產品設計考慮到用戶需求，提供多種規格和配置選擇，滿足不同物料的篩分需求。此外，大漢廠家注重產品質量和售后服務，通過嚴格的質量控制和完善的售后支持體系，為客戶提供全方位的技術支持和解決方案，確保客戶在使用過程中獲得及時的幫助和支持，贏得了客戶的信賴和好評。

氣旋篩安裝操作調試

1、設備長途運輸后要將所有緊固螺栓檢查一遍并緊固，當篩機吊裝搬移固定位置后，應注意篩機整體處于水平位置。否則，會影響篩機的正常運轉。

2、對設備基礎無特殊要求，一般放置水泥地面直接使用即可。

3、凈化壓縮空氣與空氣過濾器接頭聯接用耐壓(P=0.1MPa)膠管相連。

氣流篩原理運行展示

4、與其它設備配套的聯接方式采用螺紋膠管、粗布、合成纖維管進行軟聯接，也可與管道直接相聯。

5、開動篩機前應檢查端蓋、觀察孔、各聯接部位有無松動，各聯接口是否密封良好。

6、注意觀察篩選機轉子(流化條)和帶動篩網架轉動(指FSQWZ型)的減速機是否按機身箭頭所標示的規定方向轉動，確保無誤才能運行。
